Interface zur Fahrzeugdiagnose

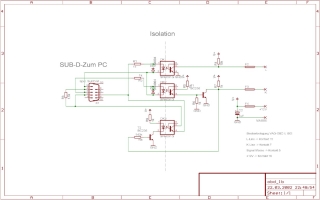

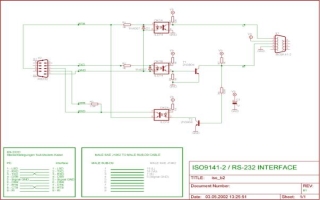

Schaltpläne:

Hier habe ich mal 2 Schaltpläne aufgelistet die ich im Web gefunden habe aber wie immer übernehme ich für die Funktion keine Verantwortung!

Der Aufbau:

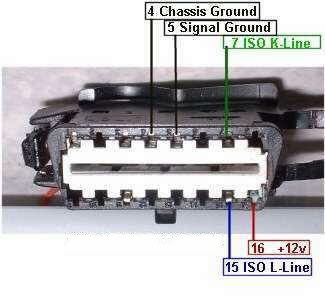

Die Pinbelegung:

Bestellnummern der Teile bei Conrad-Elektronics:

Widerstände   Einzelpreis Bestellnummer Conrad
  1K      0,11 € 418250-77
  1,5K      0,11 € 418277-77
  10K      0,11 € 418374-77
  150K      0,11 € 418510-77
Kondesator
  1µF 63V      0,18 € 468207-77
  1µF 35V      0,56 € 481670-77
Transistor
  BC 547B      0,13 € 155012-77
  2N39004      0,28 € 163350-77
Optokoppler
  SFH 601      1,00 € 181382-77
  ILD 74      1,51 € 186340-77
Dioden
  1N4004      0,08 € 162256-77

Gesamtpreis    ca. 5.60€
